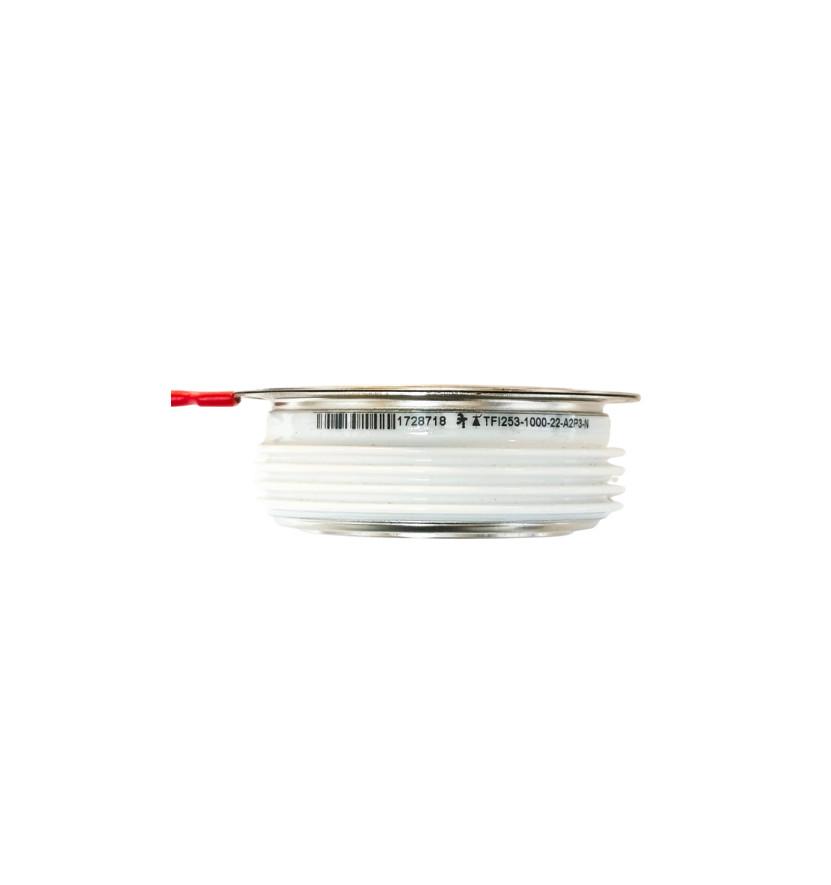

TFI253-1000-22-A2P3M Hokey Puck Tipi Güç Tristörü (SCR) – Basma Tip, Gate Kablolu

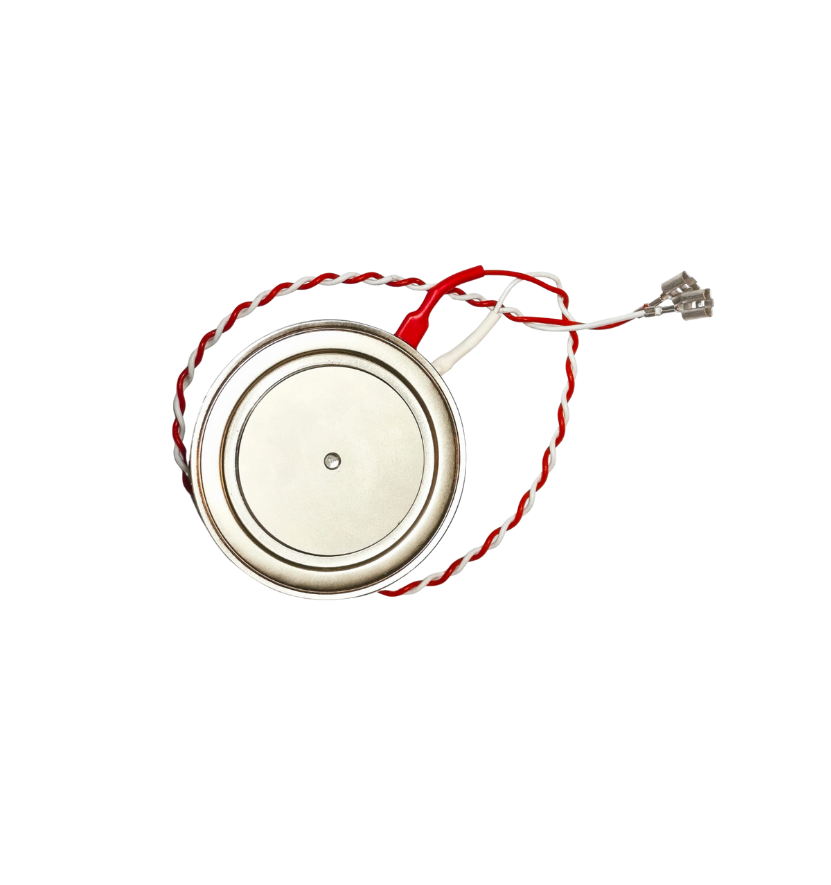

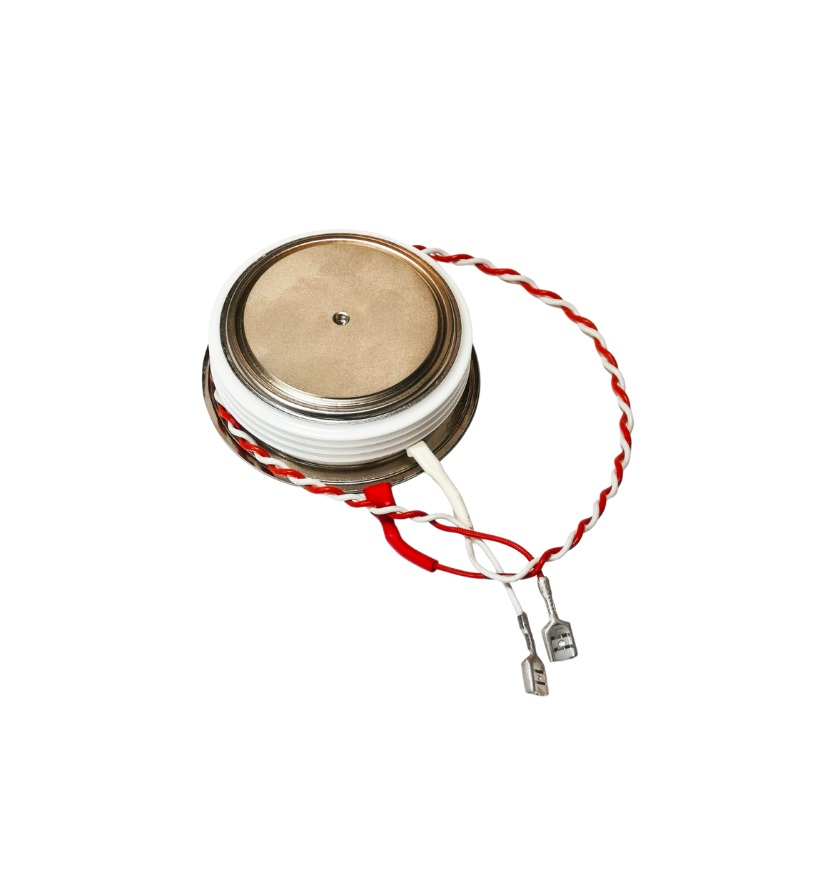

TFI253-1000-22-A2P3M, yüksek güçlü doğrultma ve anahtarlama görevleri için tasarlanmış, hokey puck (press-pack/basma tip) gövdeli profesyonel bir güç tristörüdür (SCR). Metal–seramik yapısı sayesinde akım doğrudan iki yüzeyden iletilir, temas direnci minimize edilir ve ısı soğutuculara homojen biçimde taşınır. Bu mimari; düşük ısıl direnç, yüksek güvenilirlik ve uzun servis ömrü sağlar. Ürün üzerinde hazır bükümlü kırmızı-beyaz tetikleme (gate/kathot) kablo seti bulunur. Bükümlü kablo, elektromanyetik girişime karşı dayanımı artırır ve sürme devresinden gelen tetikleme sinyalinin temiz iletilmesine yardımcı olur. Kablo uçlarındaki konnektörler atölyede hızlı montaj ve bakım kolaylığı sunar.
Press-pack tasarım; vidalı/leme terminalli klasik paketlerin aksine sıkma kuvveti ile iki soğutucu arasında çalışır. Bu yöntem, termal döngülere ve titreşimli ortamlara karşı mekanik dayanımı yükseltir, ayrıca arıza durumunda “açık devre” yerine genellikle “kısa devre” modunda davranarak endüstriyel sistemlerde emniyetli kapanma stratejilerine olanak tanır. Çift taraflı soğutucuya doğru tork ile preslendiğinde cihaz tam kapasitesinde, kararlı ve tekrarlanabilir performans verir.
TFI253-1000-22-A2P3M; kaynak makineleri, endüksiyon/rezistans ısıtma üniteleri, DC doğrultucular, soft-starter (yumuşak yol verici) sistemleri, statik anahtarlar, motor hız kontrol çözümleri, UPS/konverter topolojileri ve ağır hizmet güç kontrol panolarında geniş biçimde tercih edilir. Yüksek dv/dt dayanımı ve güvenilir tetikleme karakteristiği, şebeke darbeleri ve ani yüklenmelerin görüldüğü zorlu hatlarda dahi istikrarlı anahtarlama sağlar. Uygun kapı akımıyla küçük sürme kartlarıyla bile güvenle ateşlenir; bu da kontrol elektroniğinin sadeleşmesine ve maliyetin düşmesine katkı verir.
Kurulumda her iki temas yüzeyinin temiz, düz ve çapaksız olması önemlidir. İnce, eşit yayılmış kaliteli termal macun kullanılması; üretici önerisine uygun pres kuvvetinin tork anahtarıyla uygulanması tavsiye edilir. Soğutucu yüzeylerinde oksitlenme ve kir birikimini önlemek, periyodik sıkma kontrolü yapmak ve hava akışını yeterli tutmak cihaz ömrünü uzatır. Seramik izolasyon bariyeri ve sızdırmaz gövde formu; toz, yağ buharı ve yüksek sıcaklık gibi ağır çevre koşullarında güvenilirliği destekler.
Seri veya paralel çoklu kullanım gereken projelerde, akım ve gerilim paylaşımını optimize eden dengeleme (snubber/rezistör) ağlarının tasarımı önerilir. Böylece sistem genelinde eş yük dağılımı elde edilir, verim artar ve bileşenlerin termal zorlanması azalır. TFI253-1000-22-A2P3M; kompakt ölçüler, düşük ısıl direnç, sağlam basma tip gövde ve pratik gate kablolaması ile modern güç elektroniği tasarımlarınıza verimli, güvenli ve bakım dostu bir anahtarlama elemanı kazandırır.
