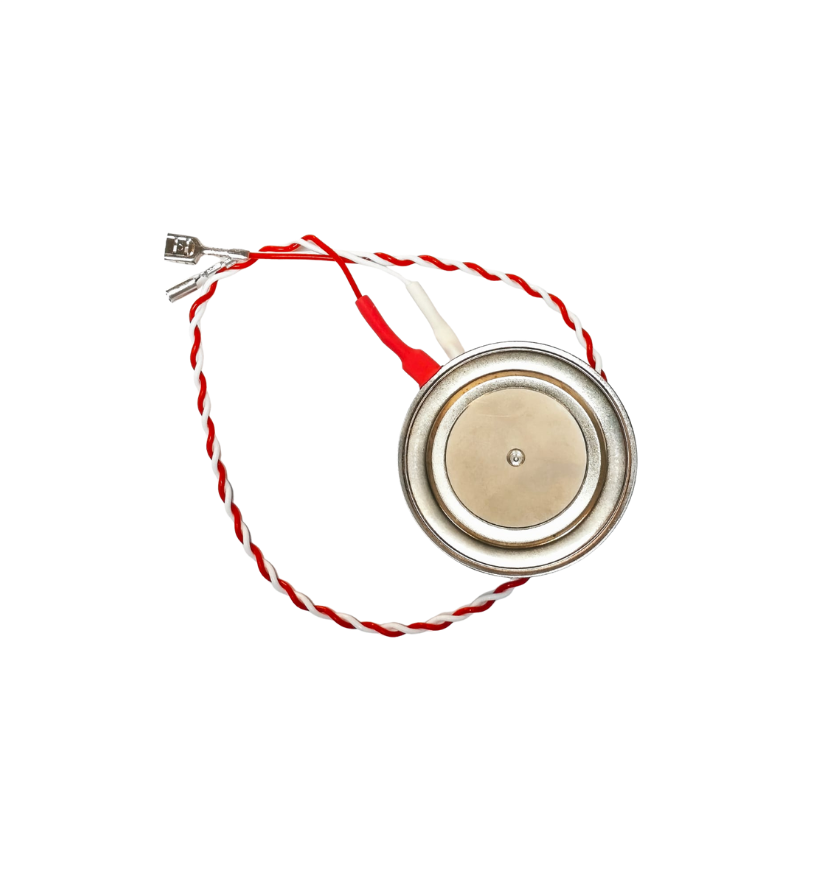

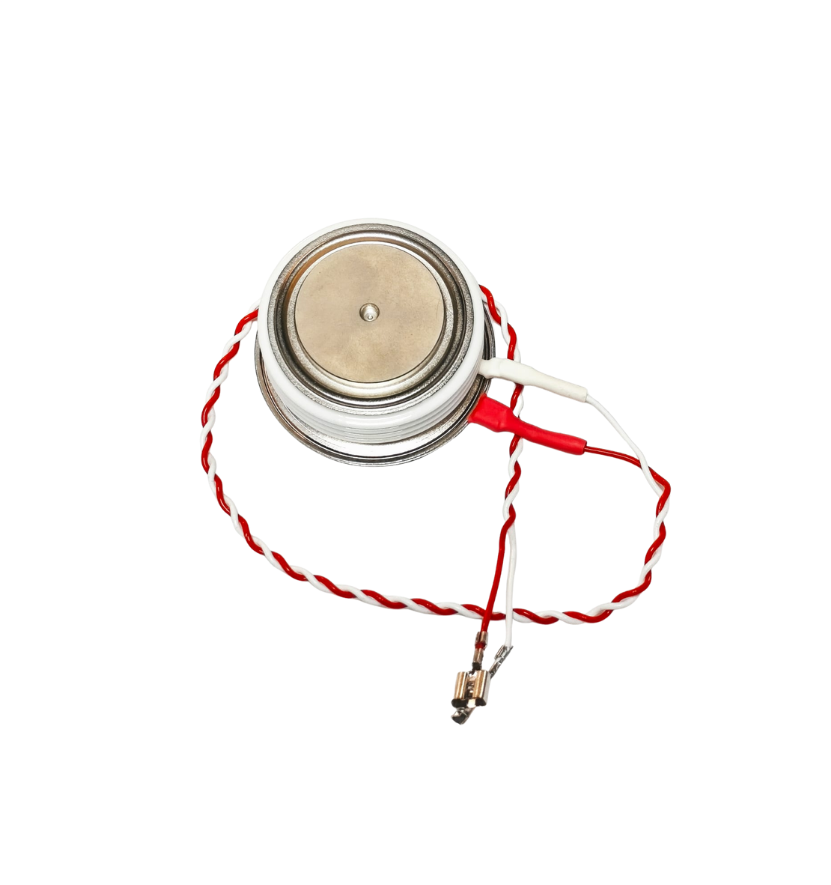

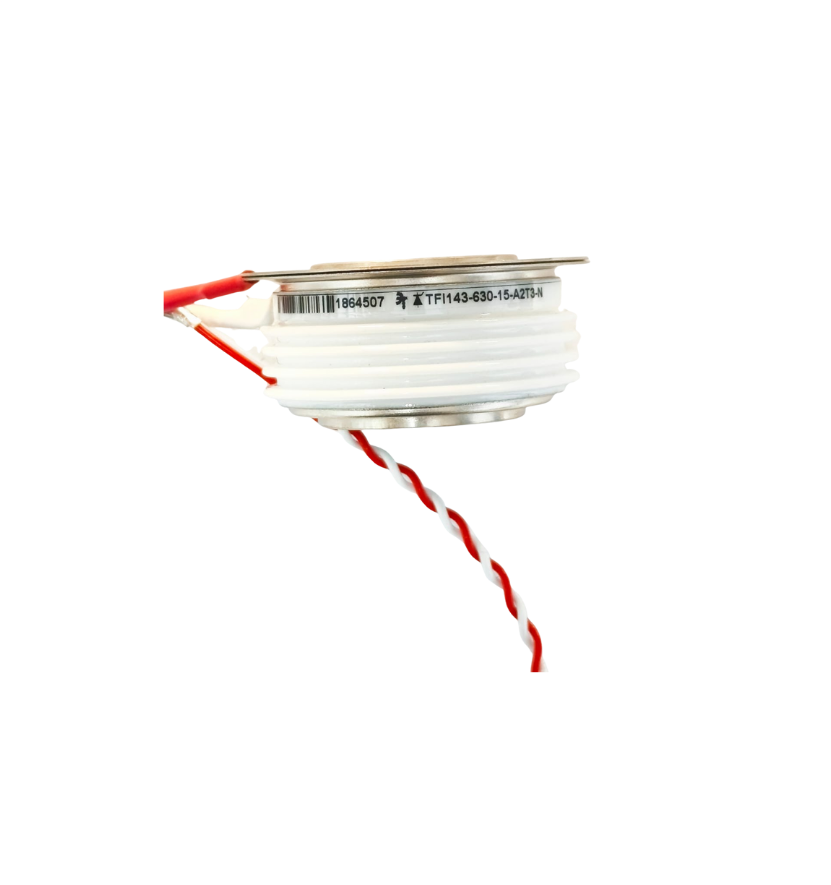

TFI143-630-15-A2T8N Hokey Puck Tipi Güç Tristörü (SCR) – Basma Tip, Gate Kablolu
TFI143-630-15-A2T8N, ağır hizmet endüstriyel uygulamalar için tasarlanmış hokey puck (basma tip) gövdeli bir güç tristörüdür (SCR). Metal–seramik yapısı, akımın her iki yüzeyden doğrudan soğutucu plakalarına aktarılmasını sağlar; böylece ısıl direnç düşer, ısı dağılımı homojenleşir ve uzun ömürlü, güvenilir bir çalışma elde edilir. Ürün, bükümlü kırmızı–beyaz gate/kathot kablo setiyle gelir; bu yapı elektromanyetik parazite karşı dayanımı artırırken sürme devrelerine temiz bir tetikleme sinyali ulaştırmanızı kolaylaştırır. Kablo uçlarındaki hazır konnektörler atölye sahasında pratik montaj ve bakım imkânı sunar.
Bu basma tip SCR, yüksek akım ve gerilim sınıfında çalışmaya uygun olup ani yüklenmelerin, şebeke dalgalanmalarının ve tekrarlayan anahtarlama koşullarının görüldüğü zorlu ortamlarda stabil performans verir. Press-pack tasarım, lehim ya da vida terminalleri yerine sıkma kuvvetiyle temas kurar; kontak direncini minimize eder ve termal döngülere karşı mekanik açıdan son derece dayanıklıdır. Çift taraflı soğutucuya preslenerek kullanıldığında, cihazın tam kapasitesini güvenle alabilir ve kompakt bir güç modülü mimarisi kurabilirsiniz.
TFI143-630-15-A2T8N; kaynak makineleri, ark fırınları ve ısıtma kontrol üniteleri gibi endüstriyel güç kontrol uygulamalarının yanı sıra, yüksek güçlü doğrultucular, yumuşak yol vericiler, motor hız kontrol sistemleri, statik anahtarlar ve UPS/konverter topolojilerinde tercih edilir. Güç hattı üzerinde hızlı açma–kapama ve yüksek dv/dt dayanımı gerektiren çözümlerde tetikleme güvenilirliğini korur. Uygun kapı akımıyla sürüldüğünde, küçük sürme devreleriyle dahi güvenli ateşleme mümkün olur; bu da kontrol kartı tasarımını basitleştirir.
Montaj sırasında her iki yüzeye ince ve eşit ısı iletkeni (termal macun) uygulanması, temiz ve pürüzsüz soğutucu yüzeyleriyle birlikte önerilir. Sıkma kuvveti, üretici standartlarına uygun bir tork cihazıyla kontrollü şekilde uygulanmalıdır. İzolasyon için seramik bariyer ve çevresel sızdırmazlık, tozlu/yağlı hatlarda dahi istikrarlı performans sağlar. Düzenli periyodik kontrol ve uygun soğutma ile cihaz, uzun yıllar boyunca proses sürekliliğini destekler ve bakım maliyetlerini düşürür.
Model kodu üzerinde belirtilen sınıf, yüksek akım ve 1,5 kV seviyesine kadar gerilim dayanımı gerektiren tipik endüstriyel senaryoları hedefler. Projenizde birden fazla SCR paralel/seri kullanılacaksa, eş akımlandırma ve gerilim paylaşımı için uygun dengeleme devreleri önerilir. TFI143-630-15-A2T8N; kompakt ölçü, sağlam gövde, düşük ısıl direnç ve kolay tetikleme özelliklerini birleştirerek modern güç elektroniği tasarımlarınıza güvenli ve verimli bir anahtarlama bileşeni kazandırır.
